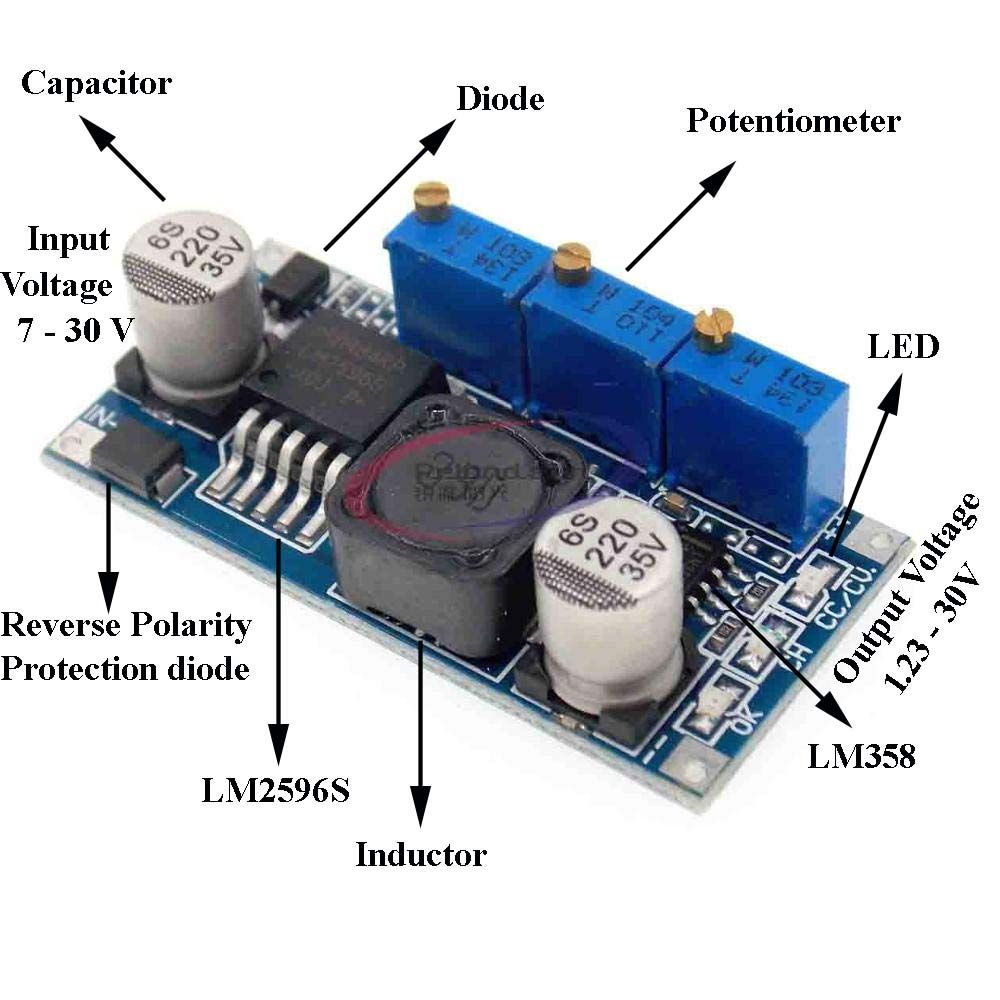

Понижающий DC-DC преобразователь LM2596 с тремя регуляторами

Регулируемый понижающий DC-DC преобразователь LM2596 — это компактный и эффективный модуль стабилизации напряжения и тока. Он позволяет преобразовывать входное напряжение в более низкое и стабилизировать выходной ток, что делает его отличным решением для питания различных электронных устройств.

Модуль на основе LM2596 широко используется в электронике, включая системы Arduino, микроконтроллеры, аккумуляторные зарядные устройства и автономные схемы питания. Благодаря многооборотным переменным резисторам можно точно настроить выходное напряжение и зарядный ток.

Преимущества

• Высокая эффективность — КПД до 92%
• Широкий диапазон входного напряжения — от 7В до 34В
• Гибкая настройка — регулировка выходного напряжения и тока
• Компактные размеры — удобная интеграция в проекты
• Защита от перегрева и перегрузки

Функции настройки

На плате расположены три подстроечных резистора:

• Регулировка выходного напряжения
• Регулировка выходного тока (стабилизация тока)
• Настройка порога, при котором индикатор "CH" гаснет (окончание заряда аккумулятора)

Технические характеристики

• Входное напряжение: 7 - 34 В
• Выходное напряжение: 1.25 - 30 В
• Максимальный кратковременный ток: 3 А
• Коэффициент полезного действия (КПД): до 92%
• Рабочая температура: -45…+80°C

Применение

• Питание Arduino и других микроконтроллеров
• Зарядка аккумуляторов (Li-Ion, свинцово-кислотных и др.)
• Стабилизация напряжения в портативных устройствах
• Снижение напряжения в автомобильных и промышленных системах

DC-DC преобразователь LM2596 — это универсальный и надежный модуль для регулирования напряжения и тока в различных электронных схемах.
