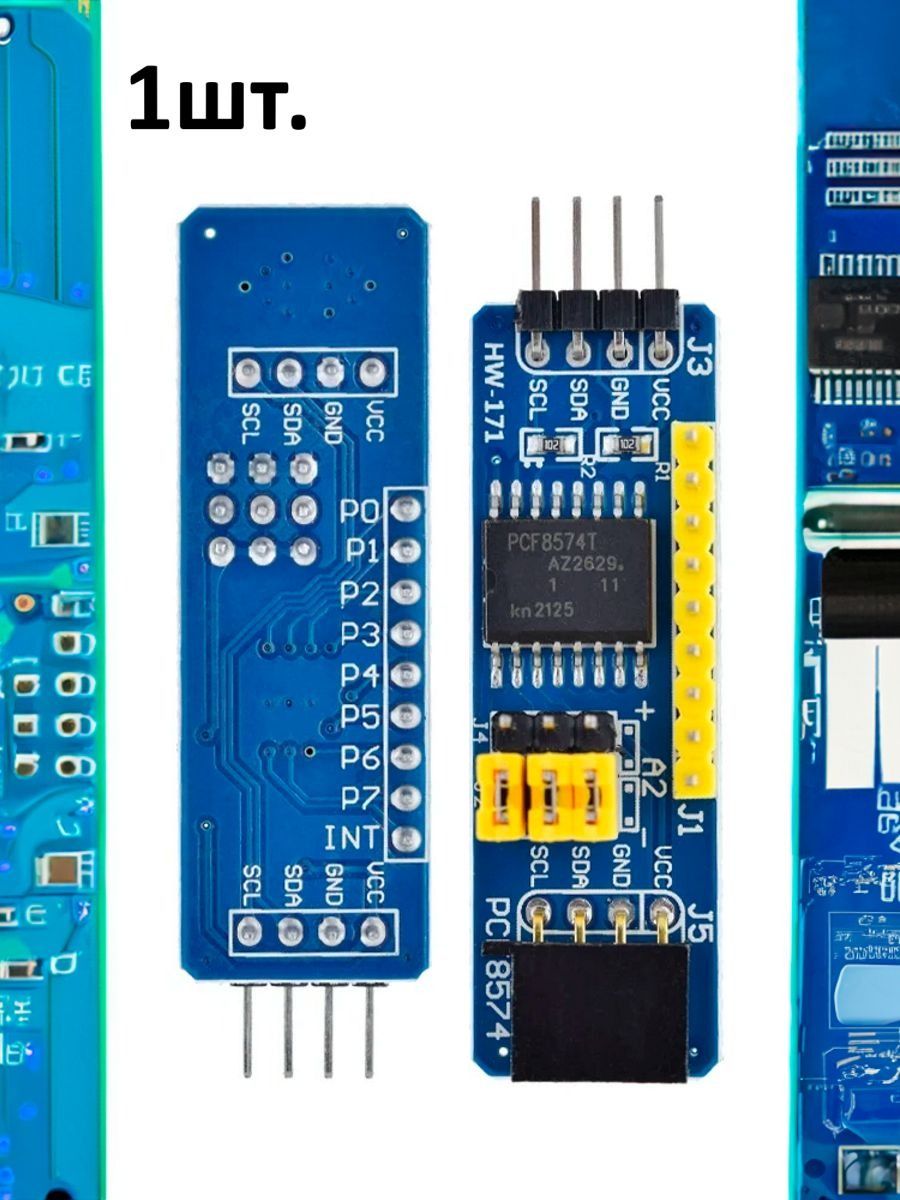

Модуль расширения GPIO портов PCF8574 для Arduino

Модуль расширения GPIO портов PCF8574 позволяет увеличить количество доступных портов ввода-вывода в проектах на базе Arduino и других микроконтроллеров. Он работает через I2C-интерфейс, что помогает экономить пины контроллера и упрощает подключение периферийных устройств.

Расширитель портов PCF8574 предоставляет 8 двунаправленных GPIO, которые можно использовать как входы или выходы. Поддерживается каскадирование по I2C, что позволяет подключить до 8 таких модулей на одну шину и получить до 64 дополнительных портов. Это особенно полезно в сложных проектах с большим количеством компонентов.

Технические характеристики

• Напряжение питания: 3 – 5.5 В
• Интерфейс: I2C
• Количество GPIO: 8
• Диапазон рабочих температур: -20°C … +85°C
• Поддержка до 8 устройств на одной I2C-шине

Преимущества

• Увеличение количества портов без использования дополнительных пинов микроконтроллера
• Каждый пин может быть входом или выходом
• Поддержка каскадирования до 8 устройств
• Совместимость с Arduino, ESP32, Raspberry Pi и другими микроконтроллерами
• Низкое энергопотребление

Применение

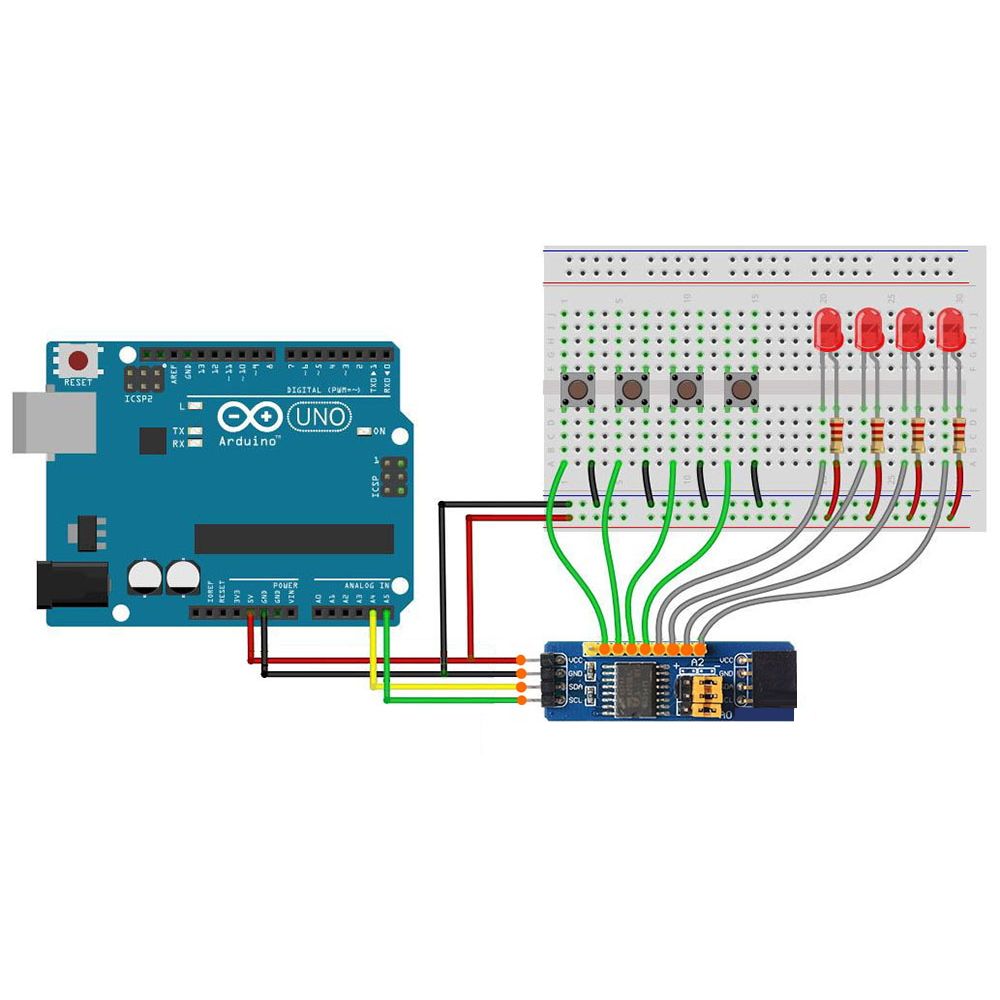

• Подключение кнопок, светодиодов, реле
• Расширение портов для дисплеев и датчиков
• Проекты автоматизации (умный дом, робототехника, CNC)
• Создание сложных интерфейсов без ограничения по пинам

Модуль PCF8574 — удобное решение для проектов, где требуется больше GPIO, но пины микроконтроллера уже заняты. Простота использования и поддержка I2C делают его универсальным инструментом для разработчиков.
