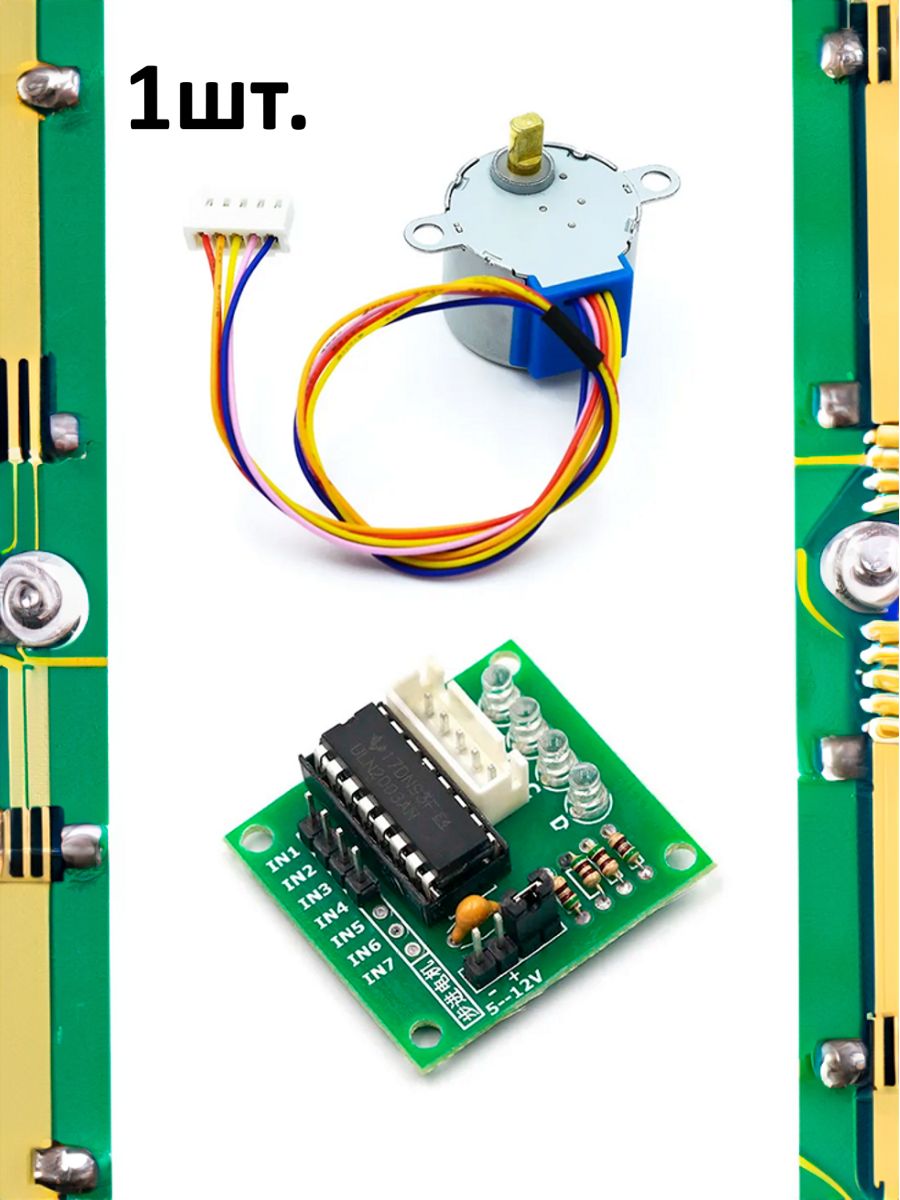

Комплект шаговый двигатель 28BYJ48 + драйвер на ULN2003 для Arduino

Шаговый двигатель 28BYJ-48

Шаговый двигатель 28BYJ-48 без драйвера применяется в механических системах точного позиционирования, таких как:

• 3D-принтеры
• ЧПУ-станки
• Роботы-манипуляторы
• Принтеры

Шаговые двигатели преобразуют электрические импульсы в перемещение вала на определённый угол. Минимально возможный угол перемещения называется шагом.

Особенности

• Бюджетный и широко используемый в робототехнике
• Часто продаётся в комплекте с драйвером на микросхеме ULN2003
• Совместим с Arduino

Технические характеристики

• Напряжение питания: 5В
• Число фаз: 4
• Коэффициент редукции: 1/63.68395
• Количество шагов ротора: 64
• Номинальная скорость вращения: 15 об/мин
• Крутящий момент: 450 г*см

Драйвер ULN2003

Драйвер ULN2003 предназначен для управления шаговым двигателем 28BYJ-48. Он также может использоваться с другими униполярными шаговыми двигателями, работающими от 5В.

Преимущества

• Обеспечивает надёжное управление шаговым двигателем
• Оснащён светодиодной индикацией фаз
• Компактные размеры: 32×35 мм

Технические характеристики

• Напряжение питания: 5-12В
• Управляющее напряжение: 5В
• Номинальный ток коллектора каждого ключа: 0,5А
• Светодиодная индикация фаз: есть

Применение шаговых двигателей

Шаговые двигатели используются для точного управления движением в различных проектах. Их основные применения:

• Системы автоматизации
• 3D-принтеры
• Робототехника
• ЧПУ-станки

Драйверы для шаговых двигателей

Для работы шаговых двигателей требуется драйвер шагового двигателя, который управляет подачей тока на обмотки мотора. Популярные варианты:

• Драйвер мотора Arduino – удобен для работы с микроконтроллерами
• Шаговые двигатели с редуктором – обеспечивают высокую точность и контроль скорости

Подключение и управление

Для управления шаговыми двигателями используются специальные платы управления, которые можно комбинировать с электронными модулями и модулями Arduino. Они позволяют:

• Гибко настраивать скорость и направление вращения
• Подключать несколько двигателей
• Автоматизировать процессы

Благодаря простоте подключения и широким возможностям управления, шаговые двигатели с драйверами становятся незаменимыми элементами современных инженерных решений.
