Модуль 2-х осевого джойстика KY-023 (HW-504) для Arduino

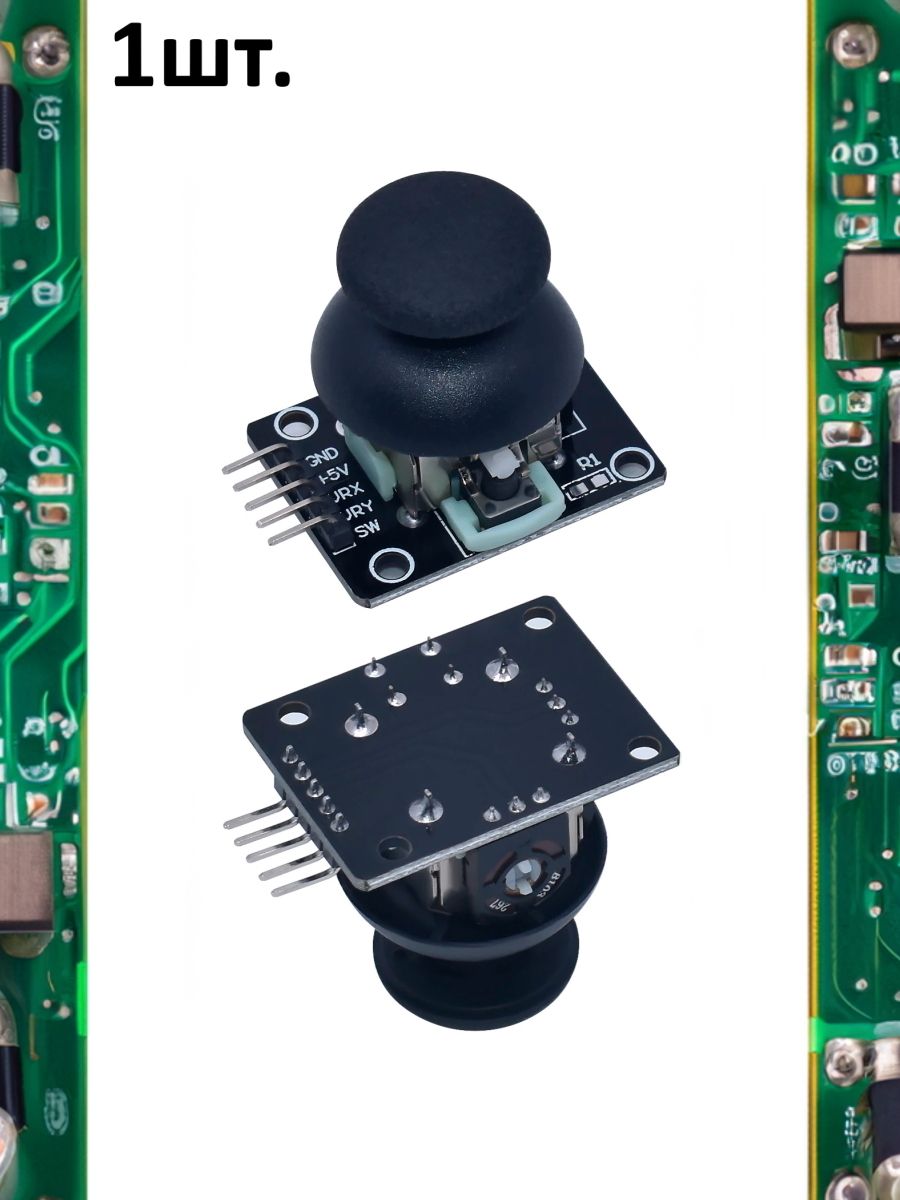

Модуль 2-осевого джойстика KY-023 (HW-504) — аналоговый контроллер направления для Arduino, ESP32 и Raspberry Pi, построенный по тому же принципу, что и джойстик геймпада PS2. Два перпендикулярно расположенных потенциометра на 10 кОм фиксируют отклонение ручки по осям X и Y, а встроенная кнопка (ось Z) срабатывает при нажатии джойстика вниз.

Характеристики HW-504

• Артикул: HW-504 / KY-023
• Оси: X, Y (аналоговые) + Z (кнопка)
• Потенциометры: 2 x 10 кОм
• Рабочее напряжение: 3,3–5 В
• Размер платы: 2,6 x 3,4 см
• Контакты: 5 штыревых пинов

Что можно собрать на этом модуле

Джойстик KY-023 используют для управления радиоуправляемыми моделями, роботами на Arduino, курсором в самодельных игровых контроллерах, меню на дисплеях, а также для ручного управления сервоприводами и моторами. Аналоговый сигнал по осям X/Y считывается через АЦП контроллера, кнопка Z подключается как обычная цифровая кнопка с подтяжкой.

Совместимость

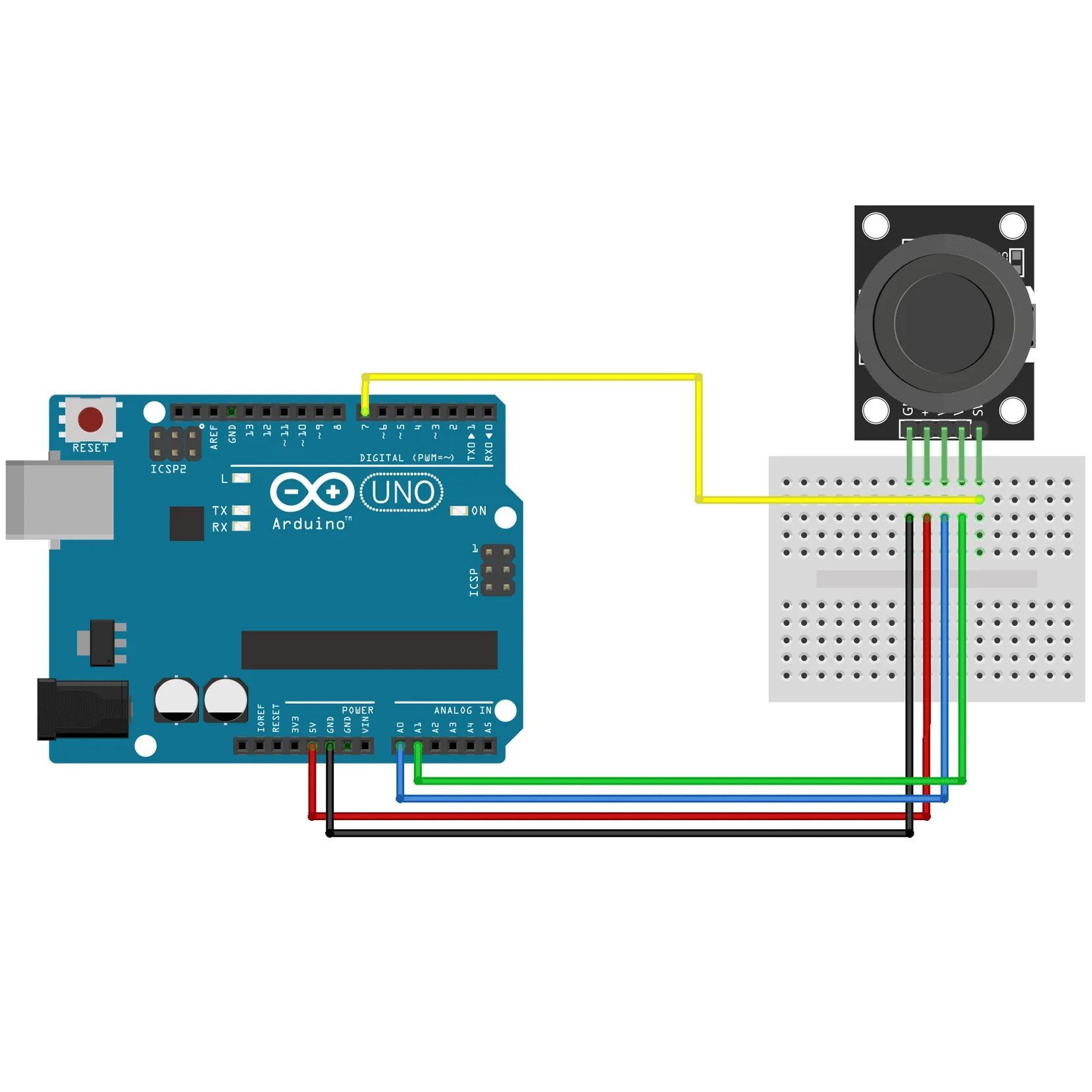

Работает с Arduino Uno/Nano/Mega, ESP32, ESP8266 и Raspberry Pi (через отдельный АЦП-модуль, так как Raspberry Pi не имеет аналоговых входов). Подключается по 5 пинам: питание, земля, два аналоговых выхода осей и цифровой выход кнопки.

Купить модуль джойстика KY-023 (HW-504) для Arduino — в интернет-магазине «Неглупый Дом».
