Модуль линейного датчика Холла KY-024 (HW-509) для Arduino

Модуль линейного датчика Холла KY-024 (HW-509) предназначен для обнаружения магнитного поля. Он оснащен потенциометром для регулировки чувствительности и поддерживает как аналоговый, так и цифровой выходы.

Цифровой выход работает как переключатель, активируясь при приближении магнита (аналогично KY-003). Аналоговый выход позволяет измерять полярность и относительную силу магнитного поля.

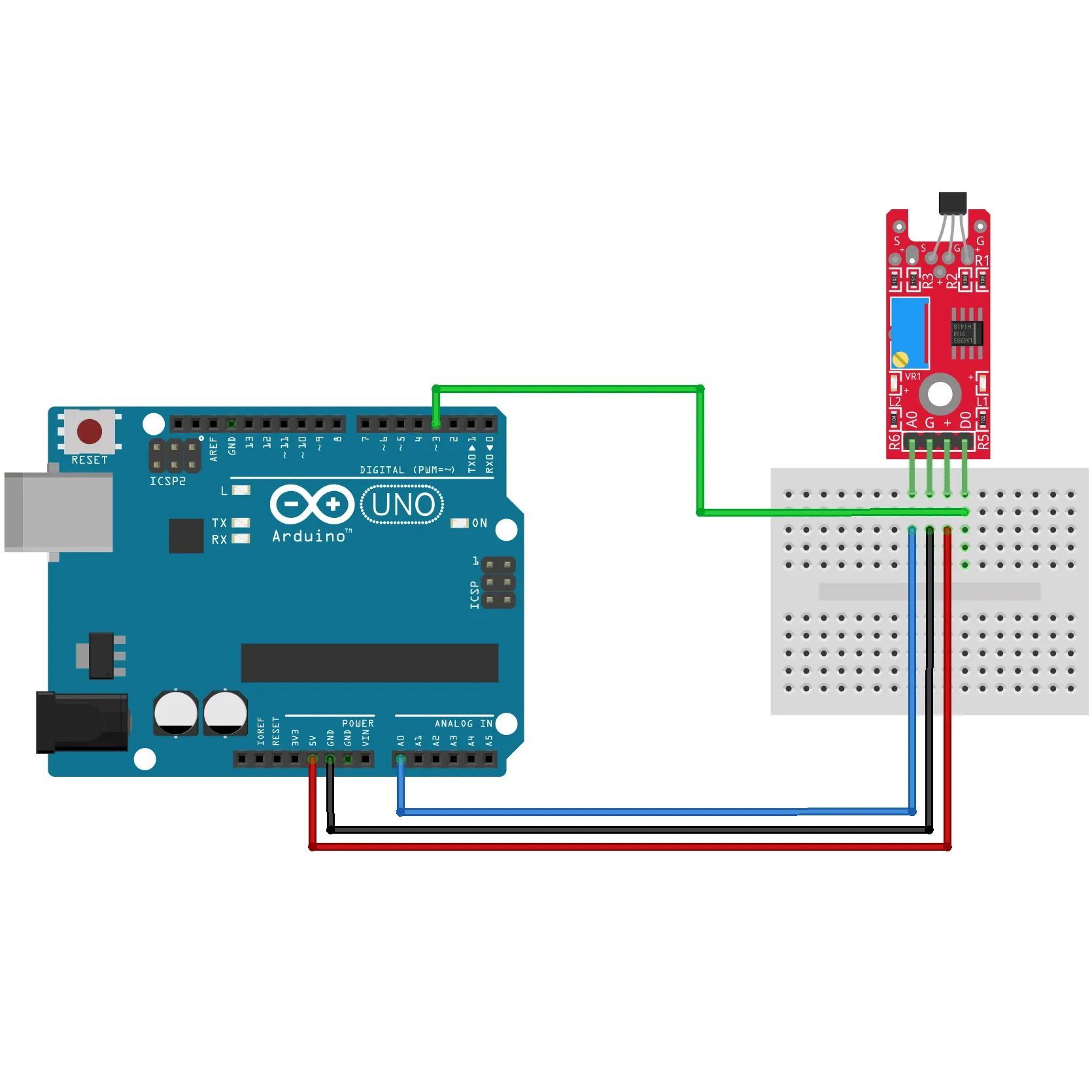

Совместим с популярными платформами: Arduino, Raspberry Pi, ESP32, Teensy и другими микроконтроллерами.

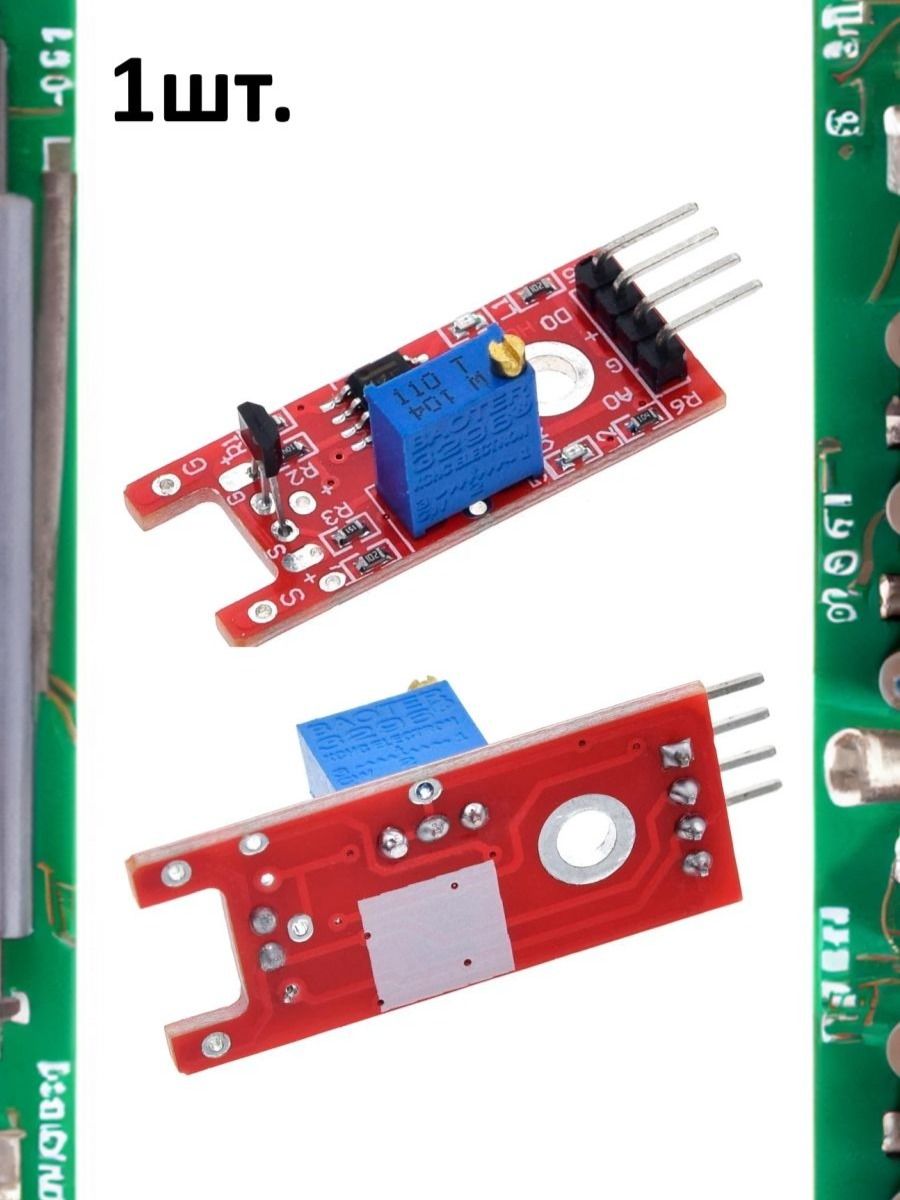

Основные компоненты KY-024:

• Линейный датчик Холла 49E;
• Двойной дифференциальный компаратор LM393;
• Потенциометр для регулировки чувствительности;
• Два светодиода-индикатора;
• Шесть резисторов;
• Четыре штыревых контакта.

Применение датчика Холла:

• Измерение скорости вращения;
• Создание бесконтактных переключателей;
• Отслеживание положения объектов.

Датчики магнитного поля используются для обнаружения и измерения магнитных полей в окружающей среде. Принцип работы датчика Холла основан на преобразовании магнитного поля в электрический сигнал. Благодаря высокой точности и простоте интеграции, он подходит для разработчиков любого уровня.

• Рабочее напряжение: от 2,7 до 6,5 В;
• Чувствительность: 1,0 мВ/Гс (мин.), 1,4 мВ/Гс (тип.), 1,75 мВ/Гс (макс.);
• Размеры платы: 1,5 x 3,6 см (0,6 x 1,4 дюйма).
