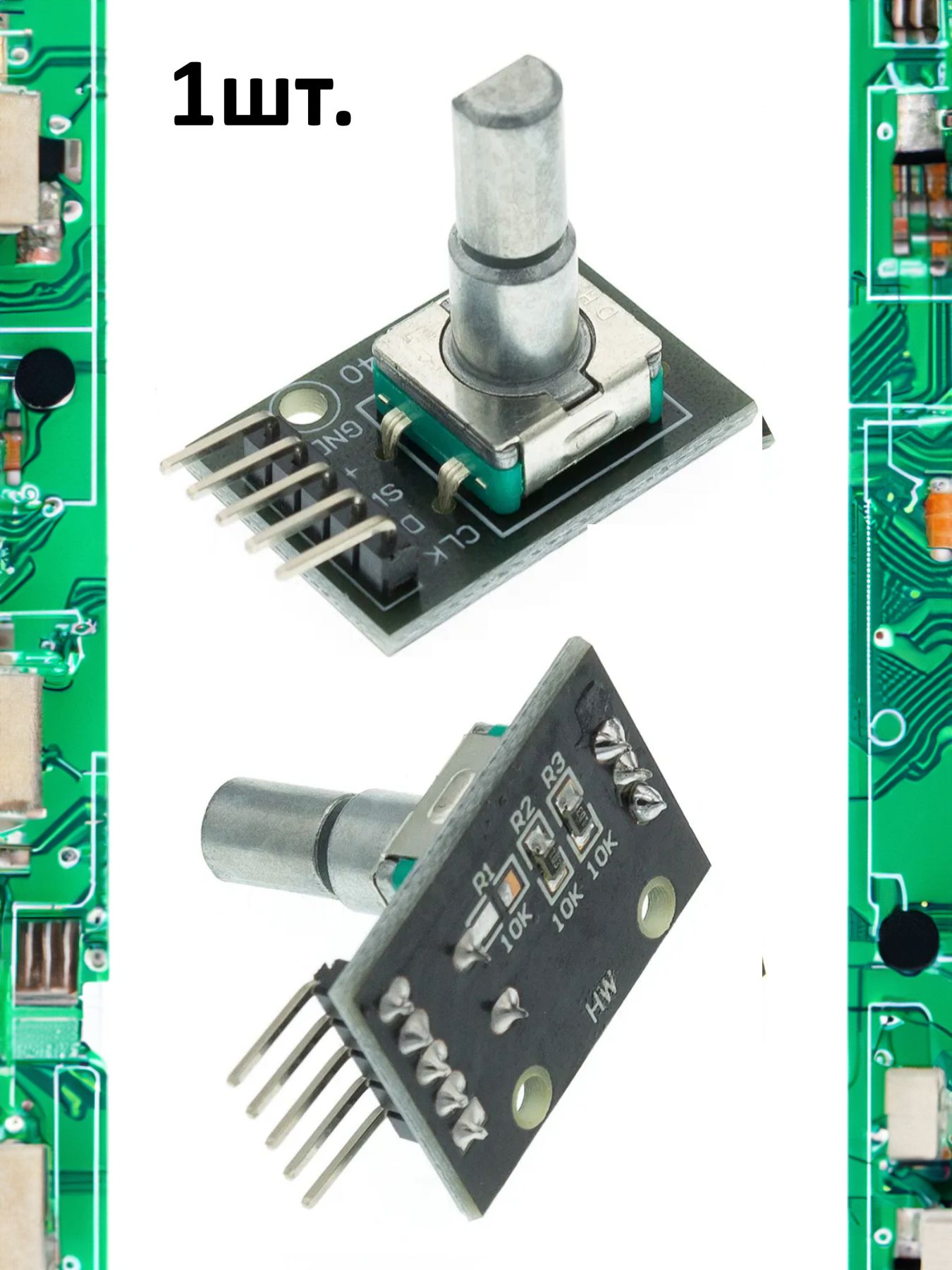

Плата модуль энкодер KY-040 (HW-040) для Arduino

Плата модуль энкодер KY-040 (HW-040) для Arduino — это плата с простым механическим энкодером EC11, который отслеживает степень поворота оси и направление вращения. Под осью энкодера расположена кнопка, что расширяет возможности управления.

Конструкция модуля позволяет легко добавить его к любой макетной плате. В отличие от потенциометра, угол поворота энкодера не ограничен, что делает его удобным для управления различными параметрами.

Особенности:

• Неограниченный угол поворота
• Встроенная кнопка под осью
• Компактный и удобный в использовании
• Можно использовать в качестве цифрового потенциометра

Принцип работы:

Энкодер имеет два выходных сигнала (A и B), которые позволяют определить направление вращения. При повороте модуля генерируются импульсы, по которым можно отслеживать положение. Встроенная кнопка позволяет добавлять функциональность при нажатии.

Применение:

• Элементы управления в интерфейсах
• Регулировка параметров (громкость, яркость и др.)
• Проекты автоматизации
• Робототехника

Технические характеристики:

• Диапазон рабочих температур: от -30 до +70°C
• Диапазон температур хранения: от -40 до +85°C
• Длина вращающейся части вала: ~12 мм
• Полная длина вала: ~20 мм
• Диаметр вала: ~6 мм
• Максимальный ток: 10 мА при 5 В постоянного тока
• Ресурс вращения: минимум 30 000 циклов
• Ресурс нажатий кнопки: минимум 20 000 циклов
